当前位置:首页--QBY系列气动隔膜泵
QBY系列气动隔膜泵
QBY系列气动隔膜泵
QBY系列气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
供应商:泊头市鸿海泵业有限公司
销售热线:13731706719
销售热线:0317-8296494 8300979
        8296492 8300981
传真:0317-8300980

  隔膜泵产品概述

  本单位生产的QBY系列气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

  隔膜泵技术参数

  流量:0-30m3/h;

  扬程:0-40m;

  口径:10-100mm;

  温度:-15-+120℃;

  压力:0.1-0.7MPa;

  自吸高度:5m。

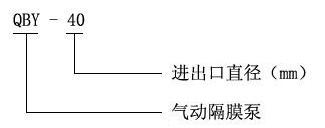

  型号定义





  使用注意事项

  1.本泵振动其轻微,一般情况可不装底脚螺栓。

  2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。

  3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。

  更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

  性能参数

  本数据仅供参考。



型号
流量
(m
3/h)
扬程
(m)
出口压力
(kgf/cm
2)
吸程
(m)
大允
许能
过颗粒
直径
(mm)
大供气
压力
(kbf/cm
2)
大供气
消耗量
(m
3/min)
材料
铝合金
不锈钢
铸造铁
增强聚丙烯
QBY-10
00.8
040
6
5
1
7
0.3
QBY-15
01
040
6
5
1
7
0.3
QBY-25
02.4
040
6
5
2.5
7
0.6
QBY-40
08
040
6
5
4.5
7
0.6
QBY-50
012
040
6
5
8
7
0.9
/
QBY-65
016
040
6
5
8
7
0.9
/
QBY-80
024
040
6
5
10
7
1.5
/
QBY-100
030
040
6
5
10
7
1.5
/





  注:★-有/无

  性能简介

  QBY气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多点。

  1、不需灌引水,吸程高达7M,扬程达50M,出口压力≥6kgf/cm2。

  2、流动宽蔽,通过性能好,允许通过大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。3、扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/cm2之间)。

  4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。

  所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身。5、不必用电,在易燃、易爆场所使用可靠。

  6、可以浸没在介质中工作。

  7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自

  动启动运行。

  8、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阅,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。9、可输送较粘的液体。(粘度在1万厘泊以下)

  10、本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。

  几种隔膜材料特性



膜品种介质种类
丁睛橡胶
氯丁橡胶
氟橡胶
聚四氟乙烯
食品橡胶
发烟硝酸
×
×

浓硝酸
×
×

浓硫酸
×
×

浓盐酸
×

浓磷酸
×

浓醋酸
×
×
×

浓氢氧化钠

无水氨

稀硝酸
×
×

稀硫酸

稀盐酸
×

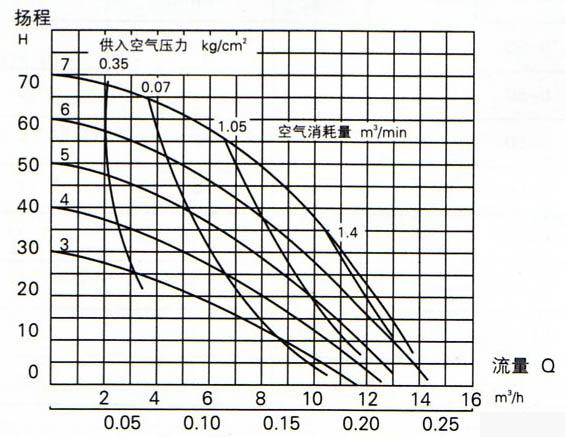

  性能图谱

  特性曲线图

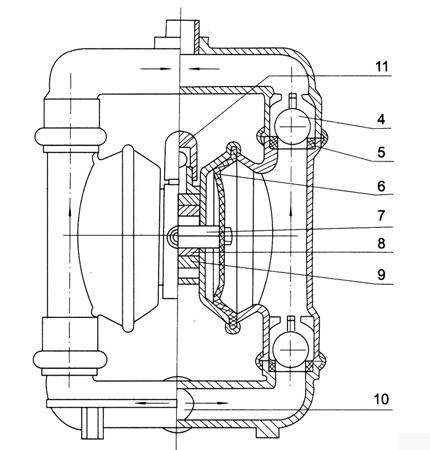

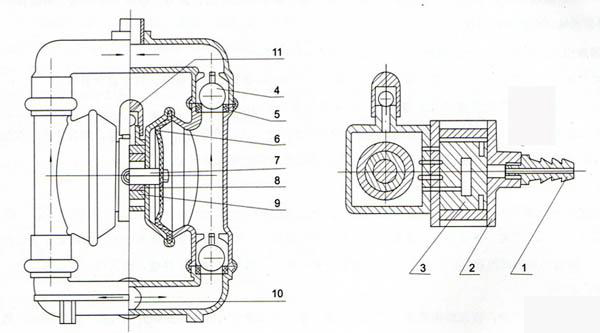

  结构图纸









  1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

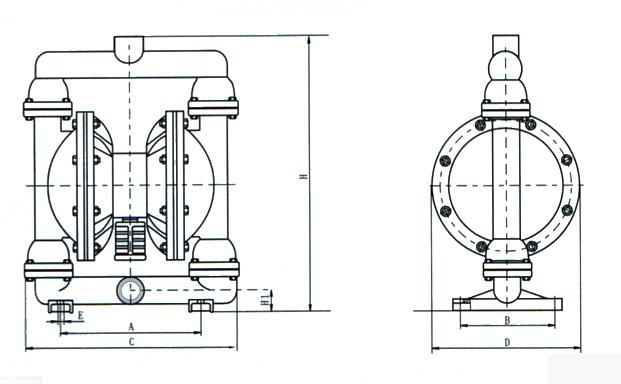

  安装尺寸

  本数据仅供参考。

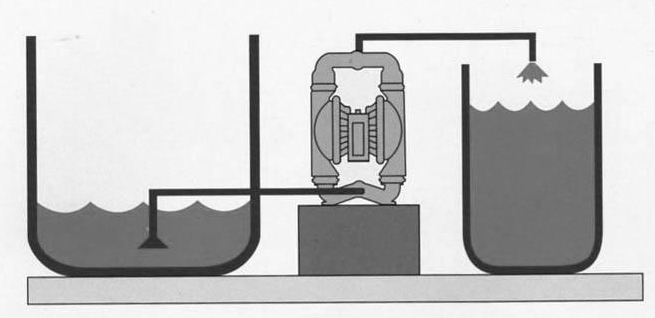

  将液体从A容器抽送到B容器可用此法。

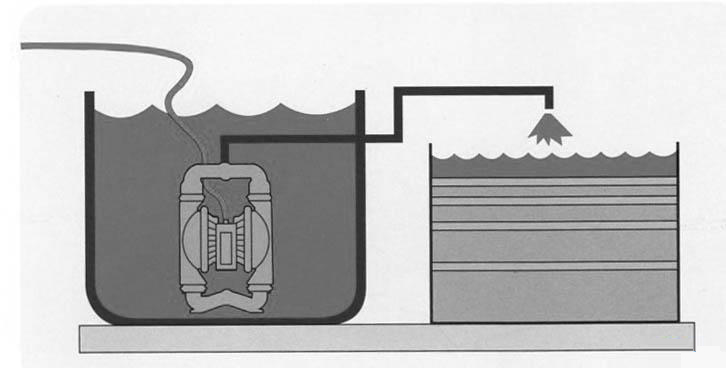

  将泵浸在液体中,可代替潜水泵使用,压缩空气另用软管引出。





  高粘稠液体可采用此种方法将液位提高,使液料容易抽出。





  QBY系列气动隔膜泵(安装尺寸)



型号 A B C D E H1 H2 H3 G 丝扣 备注
QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料
QBY-15 120 58 210 140 10 40 255 12 270 1/2”
QBY-10 120 0 210 140 12 30 220 10 240 3/8” 铸铁、不锈钢、铝合金
QBY-15 120 0 210 140 12 30 220 10 240 1/2”
型号 A B C D E H1 H 丝扣 备注
QBY-10 160 0 200 160 10 40 260 3/8”
铸铁、不锈钢、铝合金

QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2



型号
A
B
D5
D6
C
H
H1
DN1
DN2
n-d1
n-d2
D3
D4
E
n-d4
进气口
外径
备注
QBY-25
215
150
100
100
380
530
70
25
25
4-Φ11
4-Φ11
75
75
55
4-Φ10
10
工氟
程塑
塑料料,
QBY-40
215
150
130
120
380
530
70
40
32
4-Φ13.5
4-Φ13.5
100
90
55
4-Φ10
10
QBY-25A
220
160
110
110
370
575
68
25
25
4-Φ11
4-Φ11
75
75
80
4-Φ12
10









QBY-40A
220
160
130
120
370
575
68
40
32
4-Φ13.5
4-Φ13.5
100
90
80
4-Φ12
10
QBY-50
340
240
140
140
550
800
65
50
50
4-Φ13.5
4-Φ13.5
110
110
145
4-Φ17.5
12
QBY-65
340
240
160
160
550
800
70
65
65
4-Φ13.5
4-Φ13.5
130
130
145
4-Φ17.5
12
QBY-80
340
240
190
190
580
950
100
80
80
4-Φ17.5
4-Φ17.5
150
150
130
4-Φ17.5
14
QBY-100
340
240
210
190
580
950
100
100
80
4-Φ17.5
4-Φ17.5
170
170
130
4-Φ17.5
14
  适用范围




型号
A
B
D5
D6
C
H
H1
DN1
DN2
n-d1
n-d2
D3
D4
E
n-d4
进气口
外径
备注
QBY-25
215
150
100
100
380
530
70
25
25
4-Φ11
4-Φ11
75
75
55
4-Φ10
10
工氟
程塑
塑料料,
QBY-40
215
150
130
120
380
530
70
40
32
4-Φ13.5
4-Φ13.5
100
90
55
4-Φ10
10
QBY-25A
220
160
110
110
370
575
68
25
25
4-Φ11
4-Φ11
75
75
80
4-Φ12
10









QBY-40A
220
160
130
120
370
575
68
40
32
4-Φ13.5
4-Φ13.5
100
90
80
4-Φ12
10
QBY-50
340
240
140
140
550
800
65
50
50
4-Φ13.5
4-Φ13.5
110
110
145
4-Φ17.5
12
QBY-65
340
240
160
160
550
800
70
65
65
4-Φ13.5
4-Φ13.5
130
130
145
4-Φ17.5
12
QBY-80
340
240
190
190
580
950
100
80
80
4-Φ17.5
4-Φ17.5
150
150
130
4-Φ17.5
14
QBY-100
340
240
210
190
580
950
100
100
80
4-Φ17.5
4-Φ17.5
170
170
130
4-Φ17.5
14
  适用范围






型号
A
B
D5
D6
C
H
H1
DN1
DN2
n-d1
n-d2
D3
D4
E
n-d4
进气口
外径
备注
QBY-25
215
150
100
100
380
530
70
25
25
4-Φ11
4-Φ11
75
75
55
4-Φ10
10
工氟
程塑
塑料料,
QBY-40
215
150
130
120
380
530
70
40
32
4-Φ13.5
4-Φ13.5
100
90
55
4-Φ10
10
QBY-25A
220
160
110
110
370
575
68
25
25
4-Φ11
4-Φ11
75
75
80
4-Φ12
10









QBY-40A
220
160
130
120
370
575
68
40
32
4-Φ13.5
4-Φ13.5
100
90
80
4-Φ12
10
QBY-50
340
240
140
140
550
800
65
50
50
4-Φ13.5
4-Φ13.5
110
110
145
4-Φ17.5
12
QBY-65
340
240
160
160
550
800
70
65
65
4-Φ13.5
4-Φ13.5
130
130
145
4-Φ17.5
12
QBY-80
340
240
190
190
580
950
100
80
80
4-Φ17.5
4-Φ17.5
150
150
130
4-Φ17.5
14
QBY-100
340
240
210
190
580
950
100
100
80
4-Φ17.5
4-Φ17.5
170
170
130
4-Φ17.5
14


 适用范围

  隔膜泵主要用途

  1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

  2、泵吸油漆、树胶、颜料。

  3、粘合剂和胶水、全部种类可用泵吸取。

  4、各种瓦、瓷、砖器及陶器釉浆。

  5、油井钻好后,用泵吸沉积物及灌浆。

  6、泵吸各种乳剂和填料。 .

  7、泵吸各种污水。

  8、用泵为油轮,驳船清仓吸取仓内污水。

  9、啤酒花及发酵粉稀浆、糖浆、糖密。

  10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

  11、各种橡胶浆。

  12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

  13、各种剧毒、易燃、易挥发液体。

  14、各种强酸、强碱、强腐蚀液体。

  15、各种高温液体高可耐150℃。

  16、作为各种固液分离设备的前级送压装置。

  气动隔膜泵应用实例

  1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。

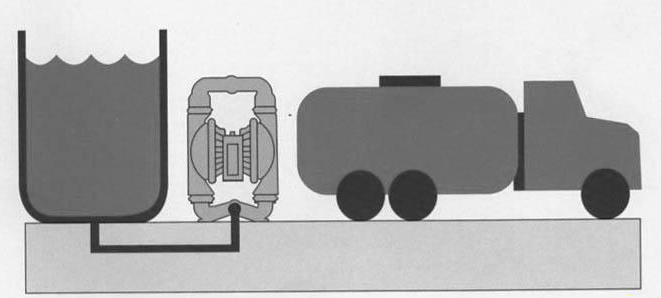

  2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。

  3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。

  4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。

  5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。

  6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压?气瓶作动力,回收污油,排泄溃水。

  7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。

  8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较,比用水抽子、汽抽子效率高出好多倍。

  9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的势。
