当前位置:首页--FY液下离心泵
FY液下离心泵
FY液下离心泵
FY液下离心泵是本单位在传统 液下泵基础上,鸿海泵业公司同类产品的技术,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密 封和选用了 结构的叶轮,使泵节能、无泄漏、寿命 长,从而 应用于石油、化工、制药、造纸、冶金、污水处理等行业。
供应商:泊头市鸿海泵业有限公司
销售热线:13731706719
销售热线:0317-8296494 8300979
        8296492 8300981
传真:0317-8300980

  FY液下离心泵是本单位在传统 液下泵基础上,鸿海泵业公司同类产品的技术,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密 封和选用了 结构的叶轮,使泵节能、无泄漏、寿命 长,从而 应用于石油、化工、制药、造纸、冶金、污水处理等行业。

  FY液下离心泵产品 点:

  1.泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。

  2.取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。

  3.采用了 的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音 低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。

  拆卸与装配

  1、如 换或检?叶轮,可关闭出口阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。

  2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。

  3、 换滚动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、31盖、圆嫘母,取出轴承体,

  4、装配与拆卸的次序相反,注意轴上配件的同心度。

  安装、使用、维修

  1、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属磨擦声,各部件螺姆是否旋紧。

  2、检?泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1-2.5mm。

  3、泵的吸入口到容器底部之间距离为吸入口径的2~3 倍。泵体与器壁距离应大于口径的2 .5倍。

  4、泵的出液管路,应另设支架支撺,其重量不允许支撑在泵上。

  5、检?电机的旋转方向,使泵的旋转方向符合指示方向。

  6、关闭出口管路上的闸阀,接通冷却水管。

  7、起动电机,慢慢开启出口管闲阀到痛要的位置,投入正常运转。

  8、经常检查泵和电机的情况.轴承温升不应超过75℃,轴承盒内应加足够黄油。

参数表:
型 号

出口
直径
(mm)

流量Q

扬程
(m)

转速
(r/min)

功率(KW)

(m3/h)

(L/s)

轴功率

电机
功率KW

25FY-16

25

3.6

1

16

2900

0.713

1.5

25FY-16A

25

3.27

0.91

13

2900

0.713

1.5

25FY-25

25

3.6

1

25

2900

1.16

2.2

25FY-2

25

3.27

0.91

20

2900

1.16

2.2

25FY-41

25

3.6

1

41

2900

2.51

4

25FY-41A

25

3.27

0.91

33

2900

2.51

3

40FY-16

32

7.2

2

16

2900

0.78

2.2

40FY-16A

32

6.55

1.82

13

2900

0.78

1.5

40FY-26

32

7.2

2

26

2900

1.45

3

40FY-26A

32

6.55

1.82

21

2900

1.45

3

40FY-40

32

7.2

2

40

2900

2.53

5.5

40FY-40A

32

6.55

1.82

32

2900

2.53

5.5

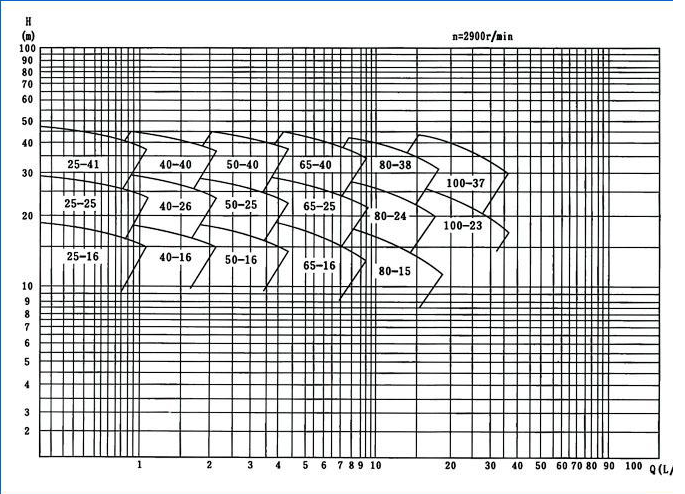

  FY液下离心泵性能曲线图:

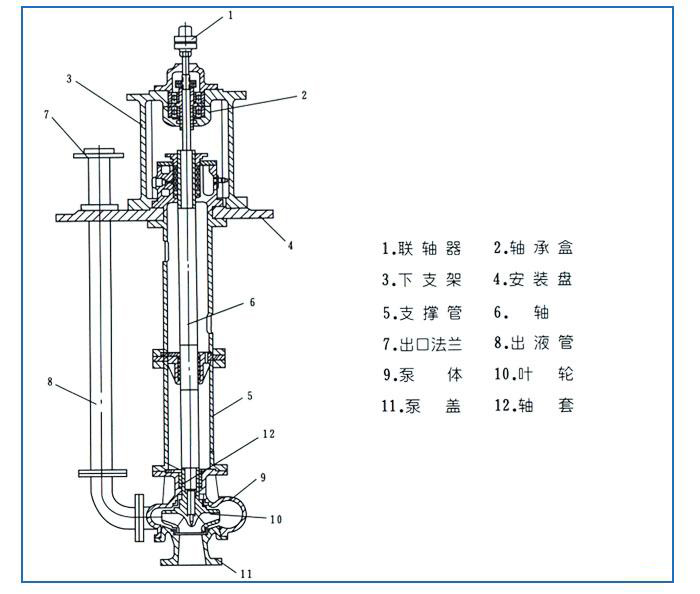

  FY泵结构图:

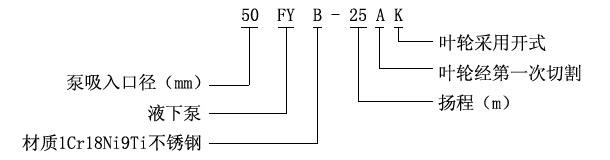

  型号意义:

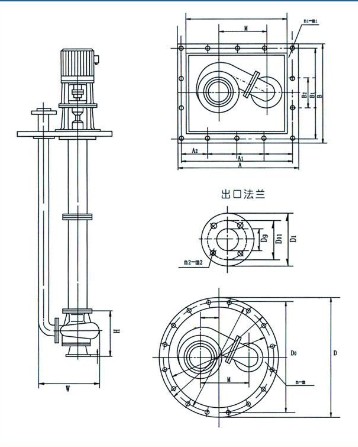

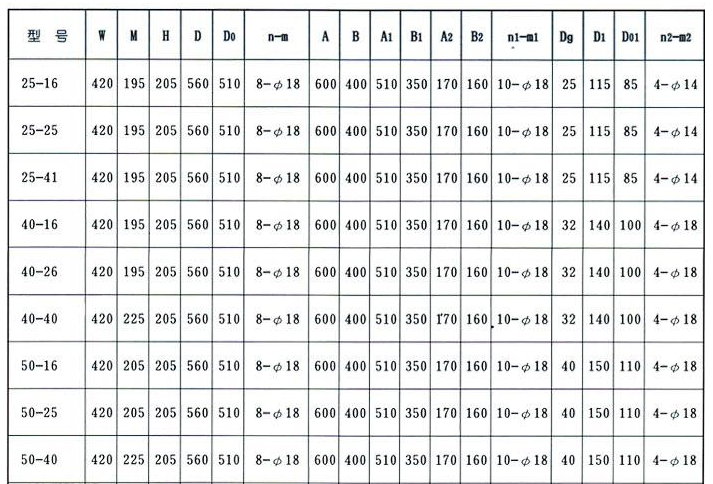

  FY泵安装尺寸:
