一、CQ型磁力驱动泵产品概述：

　　CQ型磁力驱动泵(简称磁力泵)，CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，主要材料有不锈钢、增强聚丙稀，工程塑料。设计合理、工艺，具有全密封、无泄漏、 的 点，其性能达到国外同类产品的水平。

　　磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态， 解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用 、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

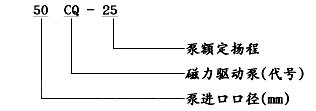

　　二、CQ型磁力驱动泵型号意义：

　　三、CQ型磁力驱动泵使用范围：

　　磁力泵结构紧凑、外形美观、体积小、噪音低、运行 、使用纵方便。可 应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。 别是易漏、易燃、易爆液体物抽送，选用此泵则 为理想。

　　四、CQ型磁力驱动泵结构说明：

1 泵 壳 2 静 环 3 动 环 4 叶 轮 5 密封圈 6 隔 板 7 隔离套 8 外磁钢总成 9 内磁钢总成 10 泵 轴 11 轴 套 12 联接架 13 电 机

　　五、CQ型磁力驱动泵性能参数：

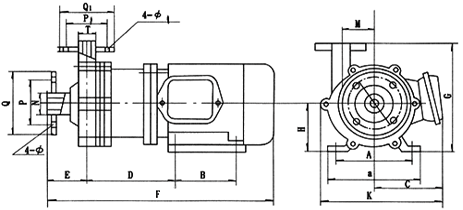

　　六、CQ型磁力驱动泵安装尺寸：

型号	A	B	C	D	E	F	G	H	T	a	K	M	N	机座螺孔	P	P1	Q	Q1	Φ	Φ1
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	Φ6	-	-	-	-	-	-	管 子 连 接
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	Φ7	-	-	-	-	-	-
16CQ-8	90	70	80	125	55	320	160	65	18	115	140	40	22	Φ11	-	-	-	-	-	-
20CQ-12	100	80	105	130	59.5	340	160	73	18	130	160	65	26	Φ12	-	-	-	-	-	-
25CQ-15	125	100	140	189.5	67.5	460	205	90	-	160	240	71.5	-	Φ12	75	65	100	90	12	10	法 兰 连 接
32CQ-15	125	100	140	189.5	67.5	460	205	90	-	160	240	71.5	-	Φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90	-	160	260	85	-	Φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100	-	180	290	78.5	-	Φ12	100	90	130	120	14	14
40CQ-32	190	140	190	271	80	620	260	112	-	245	336	91	-	Φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112	-	245	336	91	-	Φ12	110	100	140	130	14	14
50CQ-40	190	140	190	271	80	620	260	112	-	245	336	91	-	Φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132	-	280	350	91	-	Φ12	130	110	160	140	14	14
65CQ-35	216	140	200	305	76	720	292	120	-	280	350	90	-	Φ12	130	110	160	140	14	14
80CQ-50	254	210	-	-	-	890	-	160	-	-	-	-	-	Φ12	-	-	-	-	14	14
80CQ-50	254	210	-	-	-	890	-	160	-	-	-	-	-	Φ12	-	-	-	-	14	14
100CQ-35	254	254	255	395	106	1030	360	160	-	330	435	-	-	Φ16	170	150	205	185	18	18
100CQ-50	279	241	285	395	106	1055	360	180	-	335	465	-	-	Φ16	170	150	205	185	18	18

　　七、CQ型磁力驱动泵安装和使用

　　1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于 殊要求垂直安装的场合，电机务必朝 上。

　　2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。

　　3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

　　4、检查电机旋转方向是否与磁力泵转向标记一致。

　　5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

　　6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

　　CQ型磁力驱动泵使用注意事项

　　1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以 禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。

　　2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

　　3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

　　4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃，金属泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
