CQB-G型高温磁力驱动离心泵
CQB-G型高温磁力驱动离心泵
CQB-G型高温磁力驱动离心泵采用多重循环冷却结构,保证了原动力和磁传动的 性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长, 有利于泵的散热。
供应商:泊头市鸿海泵业有限公司
销售热线:13731706719
销售热线:0317-8296494 8300979
        8296492 8300981
传真:0317-8300980

  产品概述:

  CQB-G型高温磁力驱动离心泵采用多重循环冷却结构,保证了原动力和磁传动的 性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长, 有利于泵的散热。同时,也 方便用户的维修或 换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列泵适用于输送高温介质,温度≤300℃。

  安装和调试

  (一)高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

  (二)当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备

  底阀。

  (三)泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。

  (四)检查电机旋转方向是否与磁力泵转向标记一致。

  (五)电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。

  泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

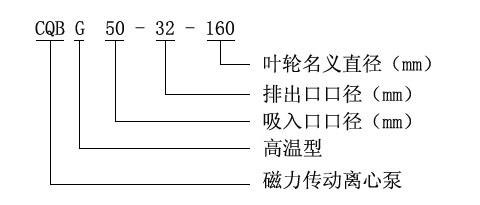

  型号定义





  性能参数

  本数据仅供参考。



流量
Q
m
3 /h
扬程
H
m
汽蚀余量
NPSH
m
转速
n
r/min
轴功率
Pa
Kw
效率
η

配带电动机功率Kw
介质密度g/cm3
≤1
≤1.3
≤1.84
CQB-G 32-20-125
1.9
3.2
3.8
22
20
18.5

2900
0.49
0.58
0.62
23
30
31
Y
801-2
YB
0.75

Y
802-2
YB
1.1

Y
90S-2
YB
1.5

CQB-G 32-20-160
1.9
3.2
3.8
34
32
29

2900
0.84
0.99
1.03
21
28
29
Y
802-2
YB
1.1

Y
90S-2
YB
1.5

Y
90L-2
YB
2.2

CQB-G 40-20-105
3.8
6.3
7.5
13
12.5
11

2900
0.42
0.55
0.56
32
29
40
Y
801-2
YB
0.75

Y
802-2
YB
1.1

Y
90S-2
YB
1.5

CQB-G 40-25-125
3.8
6.3
7.5
22
20
18.5

2900
0.81
0.98
1.05
28
35
36
Y
802-2
YB
1.1

Y
90L-2
YB
2.2

Y
100L-2
YB
3.0

CQB-G 40-25-160
3.8
6.3
7.5
34
32
29

2900
1.41
1.72
1.79
25
32
33
Y
90L-2
YB
2.2

Y
100L-2
YB
3.0

Y
112M-2
YB
4.0

CQB-G 40-25-200
3.8
6.3
7.5
52.5
50
48

2900
3.02
3.43
3.77
18
25
26
Y
112M-2
YB
4.0

Y
132S1-2
YB
5.5

Y
132S2-2
YB
7.5

CQB-G 50-40-85
7.5
12.5
15
9
8
7.5
3.5
3.5
4.0
2900
0.46
0.56
0.61
40
49
50
Y
801-2
YB
0.75

Y
802-2
YB
1.1

Y
90S-2
YB
1.5

CQB-G 50-32-105
7.5
12.5
15
13
12.5
11
3.5
3.5
4.0
2900
0.760
0.91
0.94
35
47
48
Y
802-2
YB
1.1

Y
90S-2
YB
1.5

Y
90L-2
YB
2.2

CQB-G 50-32-125
7.5
12.5
15
22
20
18.5
3.5
3.5
4.0
2900
1.49
1.62
1.63
30
42
43
Y
90L-2
YB
2.2

Y
100L-2
YB
3.0

Y
112M-2
YB
4.0

CQB-G 50-32-160
7.5
12.5
15
34
32
29
3.5
3.5
4.0
2900
2.48
2.79
2.96
28
39
40
Y
100L-2
YB
3.0

Y
112M-2
YB
4.0

Y
132S1-2
YB
5.5

CQB-G 50-32-200
7.5
12.5
15
52.5
50
48
3.5
3.5
4.0
2900
5.10
5.49
6.13
21
31
32
Y
132S2-2
YB
7.5

Y
132S2-2
YB
7.5

Y
160M1-2
YB
11

CQB-G 50-32-250
7.5
12.5
15
82
80
78.5
3.5
3.5
4.0
2900
9.57
10.89
13.32
17.5
25
26
Y
160M2-2
YB
3.0

Y
160M2-1
YB
8.5

Y
180M-2
YB
5.5

CQB-G 65-50-125
15
25
30
22
20
18.5
3.5
3.5
4.0
2900
2.25
2.67
2.91
40
51
52
Y
100L-2
YB
3.0

Y
112M-2
YB
4.0

Y
132S1-2
YB
5.5

CQB-G 65-50-160
15
25
30
34
32
29.5
3.5
3.5
4.0
2900
4.34
5.07
5.48
32
43
44
Y
132S1-2
YB
5.5

Y
132S2-2
YB
7.5

Y
160M1-2
YB
11

CQB-G 65-40-200
15
25
30
53
50
47
3.5
3.5
4.0
2900
8.66
9.20
10.1
25
37
38
Y
160M1-2
YB
11

Y
160M2-2
YB
15

Y
160L-2
YB
18.5

CQB-G 65-40-250
15
25
30
82
80
78.5
3.5
3.5
4.0
2900
13.4
14.72
16.88
25
37
38
Y
160L-2
YB
18.5

Y
180M-2
YB
22

Y
200L1-2
YB
30

CQB-G 80-65-125
30
50
60
22.5
20
18
4.0
4.0
4.5
2900
4.48
5.24
5.55
41
52
53
Y
132S1-2
YB
5.5

Y
132S2-2
YB
7.5

Y
160M1-2
YB
11

CQB-G 80-65-160
30
50
60
34
32
29
4.0
4.0
4.5
2900
7.72
9.08
9.67
36
48
49
Y
160M1-2
YB
11

Y
160M2-2
YB
15

Y
160L-2
YB
18.5

CQB-G 80-50-200
30
50
60
53
50
47
4.0
4.0
4.5
2900
12.03
14.80
16.34
36
46
47
Y
160L-2
YB
18.5

Y
180M-2
YB
22

Y
200L1-2
YB
30

CQB-G 80-50-250
30
50
60
84
80
75
4.0
4.0
4.5
2900
19.06
23.08
26.07
36
46
47
Y
200L1-2
YB
30

Y
220L2-2
YB
37

Y
225M-2
YB
45

CQB-G 100-80-125
60
100
120
23
20
16.5
4.0
4.0
4.5
2900
8.35
9.73
9.46
45
56
57
Y
160M1-2
YB
11

Y
160M2-2
YB
15

Y
200L1-2
YB
30

CQB-G 100-80-160
60
100
120
35
32
28
4.0
4.0
4.5
2900
12.43
15.85
16.34
46
55
56
Y
160L-2
YB
18.5

Y
180M-2
YB
22

Y
200L1-2
YB
30

CQB-G 100-65-200
60
100
120
54
50
47
4.0
4.0
4.5
2900
21.01
25.69
28.44
42
53
56
Y
200L1-2
YB
30

Y
220L2-2
YB
37

Y
225M-2
YB
45

CQB-G 100-65-250
60
100
120
86
80
74.5
4.0
4.0
4.5
2900
37.98
45.39
49.69
37
48
49
Y
250M-2
YB
55

Y
280S-2
YB
75

Y
280M-2
YB
90




  性能图谱

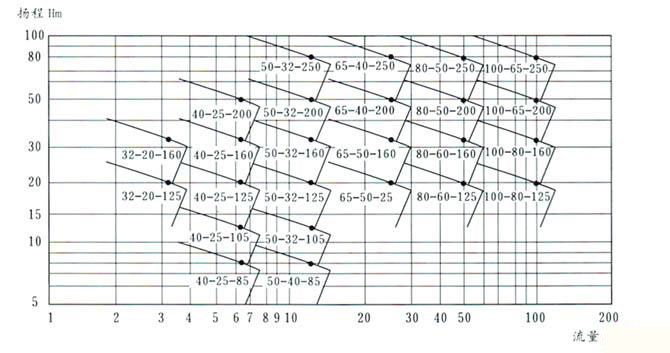

  型谱图

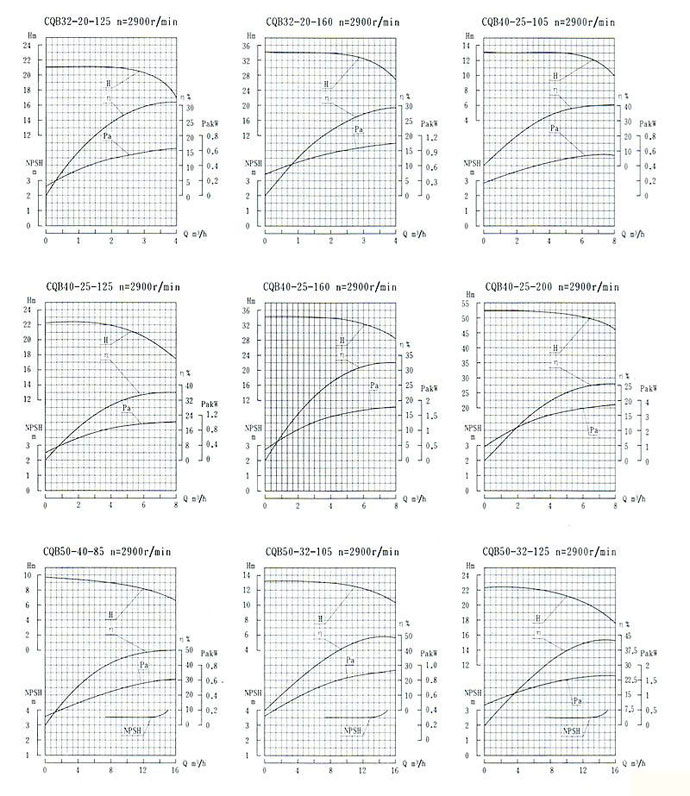

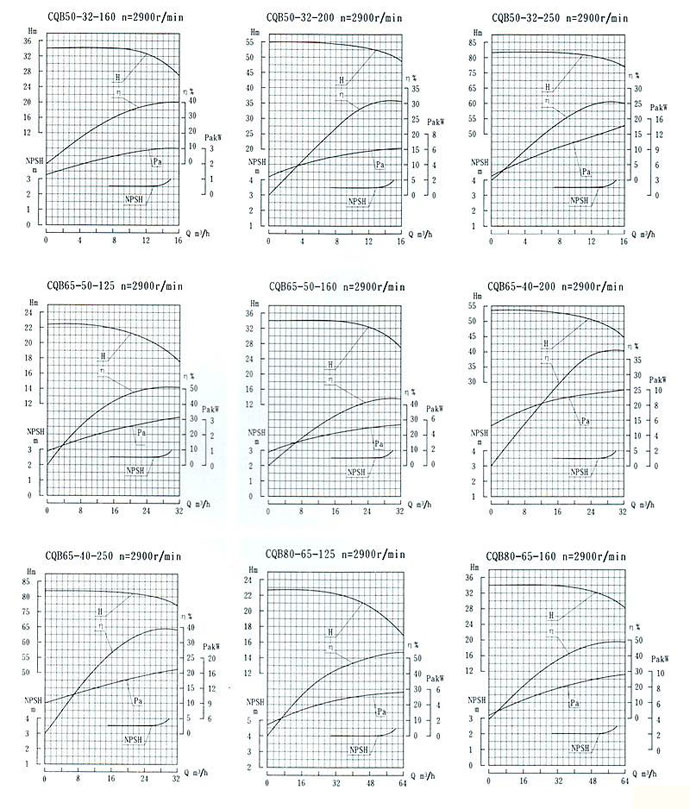

  曲线图













  结构图纸

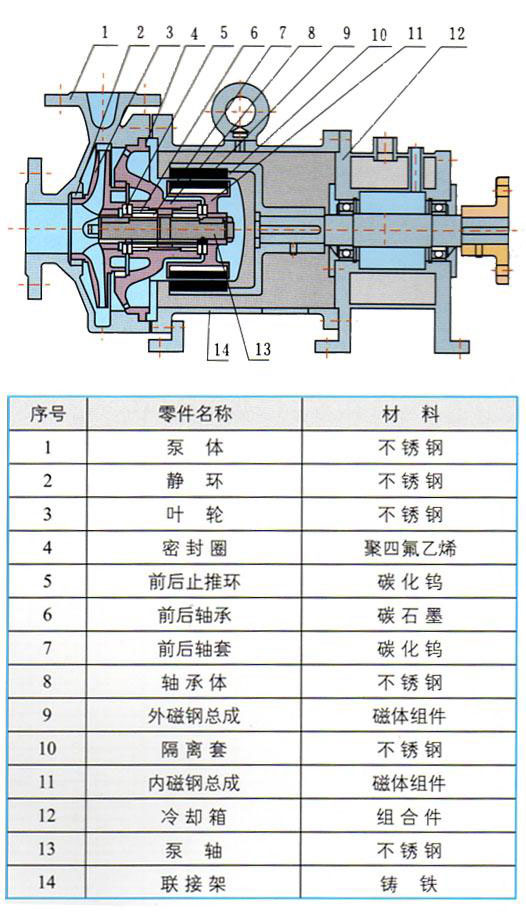

  CQB-G系列高温磁力驱动离心泵结构图:





  安装尺寸

  本数据仅供参考。

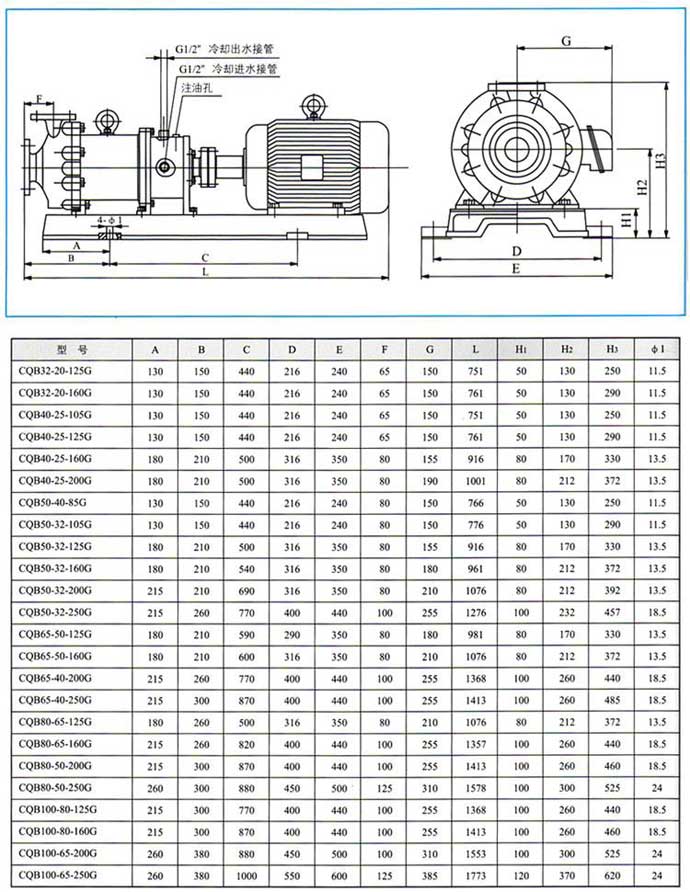

  CQB-G系列高温磁力驱动离心泵外形和安装尺寸:

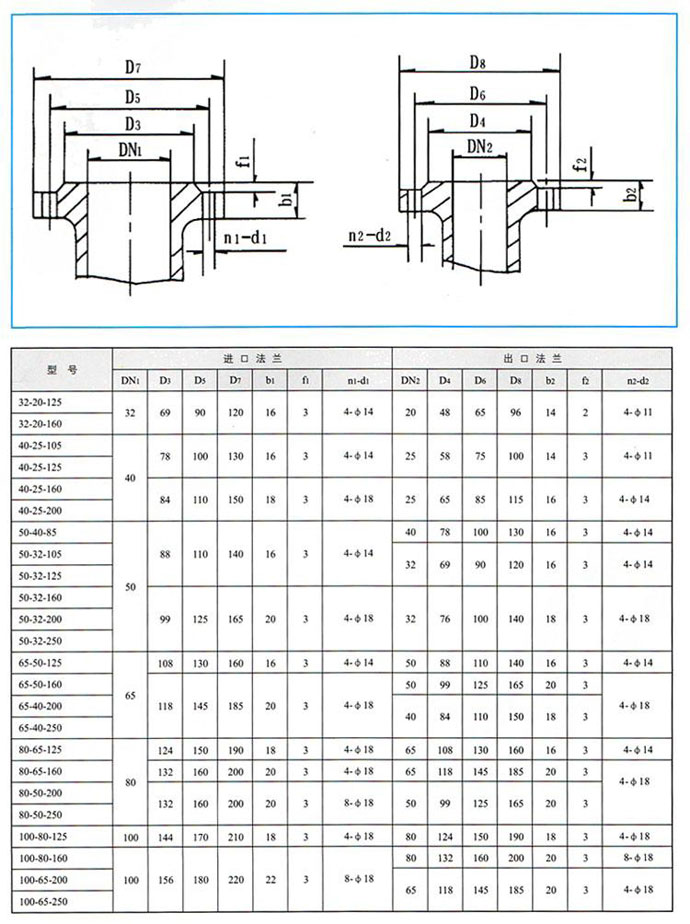

  CQB-G系列高温磁力驱动离心泵进出口法兰尺寸:





  注意事项

  使用注意事项

  (一)因磁力泵轴承的冷却和润滑是靠被输送的介质.所以 禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转。

  (二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

  (三)被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃,大工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体。 殊工况应严格按合同协议?定。

  (四)对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。

  (五)磁力泵正常运行1000小时后.应拆检轴承和端面动环的?损情况,并 ?不宜再用的&损件。

  (六)本系列泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器、信用卡及其它磁卡、计算器,计算机磁盘、手表等。

  故障与排除

故障形式

产生原因

排除方法

泵不出水

1.水泵反转

2.进水管道漏气

3.泵拉蓄水不足

4.电压太高.启动时联轴器打滑

5.吸程太高

6.阀门没有打开

1.改变电机接线

2.杜绝漏气

3.增加蓄水量

4.调正电压

5.降低泵安装位置

6.校正或 改阀门

流量不足

1.吸入管径太小或淤塞

2.叶轮流道阻塞

3.扬程过高

4.转速不够

1.调?或清洗进水管

2.清洗?轮

3.开大出水阀

4.恢复?定转速

扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速

噪音太大

1泵轴严重?损

2.轴承严重?损

3 .外磁钢或内磁钢与隔离套接触

4.密封环与叶轮研磨

5.冷却箱内滚动轴承磨损

1. ?泵轴

2. 换轴承

3.拆除泵头重新组装

4. 换止推环.密封环

5. ?滚动轴承

漏 液

?型密封圈损坏

换?型密封圈
