当前位置：首页--ZCQ型自吸磁力泵
ZCQ型自吸磁力泵
ZCQ型自吸式磁力驱动泵是根据用户要求在CQ型磁力驱动泵的基础上吸取国外新技术，并经过本单位工程技术人员反复研究试验成功的新产品.
供应商：泊头市鸿海泵业有限公司
销售热线：13731706719
销售热线：0317-8296494 8300979
8296492 8300981
传真：0317-8300980
ZCQ型自吸式磁力泵
大流量：3～50立方/小时 扬程：12～50米 功率：0.37～15KW 材质：不锈钢 使用温度：≤80℃
ZCQ型概述
ZCQ型自吸式磁力驱动泵是根据用户要求在CQ型磁力驱动泵的基础上吸取国外新技术，并经过本单位工程技术人员反复研究试验成功的新产品。采用磁传动原理与混式结构，与普通离心泵相比，能够体现自吸，便于远程集中控制，实行自动化操作，故应用 ，尤其是对于那些泵的安装位置高于液面的场合，自吸式磁力泵即为 。
该泵既有CQ型磁力泵全密封、无泄漏、 的 点。又集自吸于一身，不需底阀和引灌水，自吸高度4米，可 用于石油、化工、制药、电镀、印染、食品、科研等单位，抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套， 别是易漏、易燃、易爆液体的抽送。

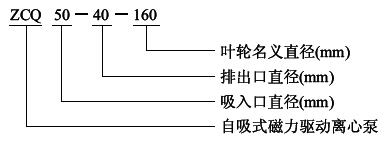

型号意义
自吸式磁力泵型号意义
ZCQ型自吸式磁力泵性能参数
| 型号 | 口径 | 扬程(m3/h) | 流量(l/min) | 电机功率(kw) | 转速(r/min) | 电压(v) | 自吸性能 (m3/分) |
|
| 进口 | 出口 | |||||||
| ZCQ20-12-110 | 20 | 12 | 12 | 3 | 0.37 | 2900 | 380 | 4 |
| ZCQ25-20-115 | 25 | 20 | 15 | 5.4 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 4.8 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 4.8 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 10.8 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 12 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 14.4 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 13.2 | 4 | 2900 | 380 | 4 |
| ZCQ50-32-200 | 50 | 32 | 50 | 7.8 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 16.8 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 27 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 50 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 50 | 15 | 2900 | 380 | 4 |
| ZCQ80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 100 | 22 | 2900 | 380 | 4 |
| ZCQ100-65-200 | 100 | 65 | 50 | 100 | 30 | 2900 | 380 | 4 |

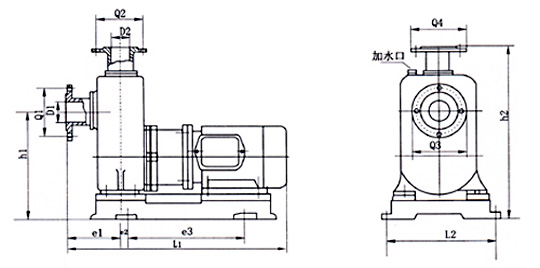

ZCQ型外形结构图

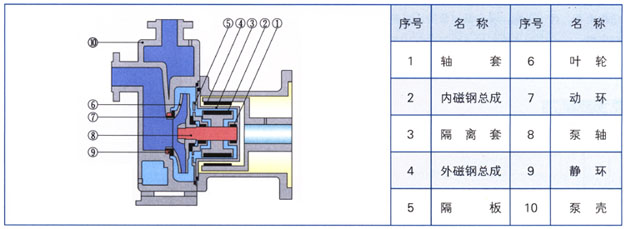

自吸式磁力泵结构示意图
自吸式磁力泵结构示意图
| 型号 | D1 | D2 | Q1 | Q2 | Q3 | Q4 | h1 | h2 | e1 | e2 | e3 | L1 | L2 |
| ZCQ20-12-100 | 20 | 12 | 65 | 55 | 90 | 80 | 230 | 320 | 90 | 0 | 212 | 400 | 300 |
| ZCQ25-20-115 | 25 | 20 | 75 | 65 | 100 | 90 | 245 | 340 | 102 | 7 | 285 | 520 | 250 |
| ZCQ32-25-115 | 32 | 25 | 90 | 75 | 120 | 100 | 245 | 340 | 102 | 7 | 285 | 520 | 250 |
| ZCQ32-25-145 | 32 | 25 | 90 | 75 | 120 | 100 | 270 | 370 | 102 | 7 | 285 | 520 | 250 |
| ZCQ40-32-132 | 40 | 32 | 100 | 90 | 130 | 120 | 270 | 375 | 100 | 25 | 350 | 610 | 270 |
| ZCQ50-32-160 | 40 | 32 | 100 | 90 | 130 | 120 | 300 | 400 | 104 | 50 | 310 | 680 | 330 |
| ZCQ50-40-145 | 50 | 40 | 110 | 100 | 140 | 130 | 300 | 400 | 104 | 40 | 310 | 680 | 330 |
| ZCQ65-50-145 | 65 | 50 | 130 | 110 | 160 | 140 | 310 | 425 | 105 | 47 | 357 | 760 | 351 |
| ZCQ65-50-160 | 65 | 50 | 130 | 110 | 160 | 140 | 337 | 467 | 115 | 115 | 357 | 870 | 351 |
